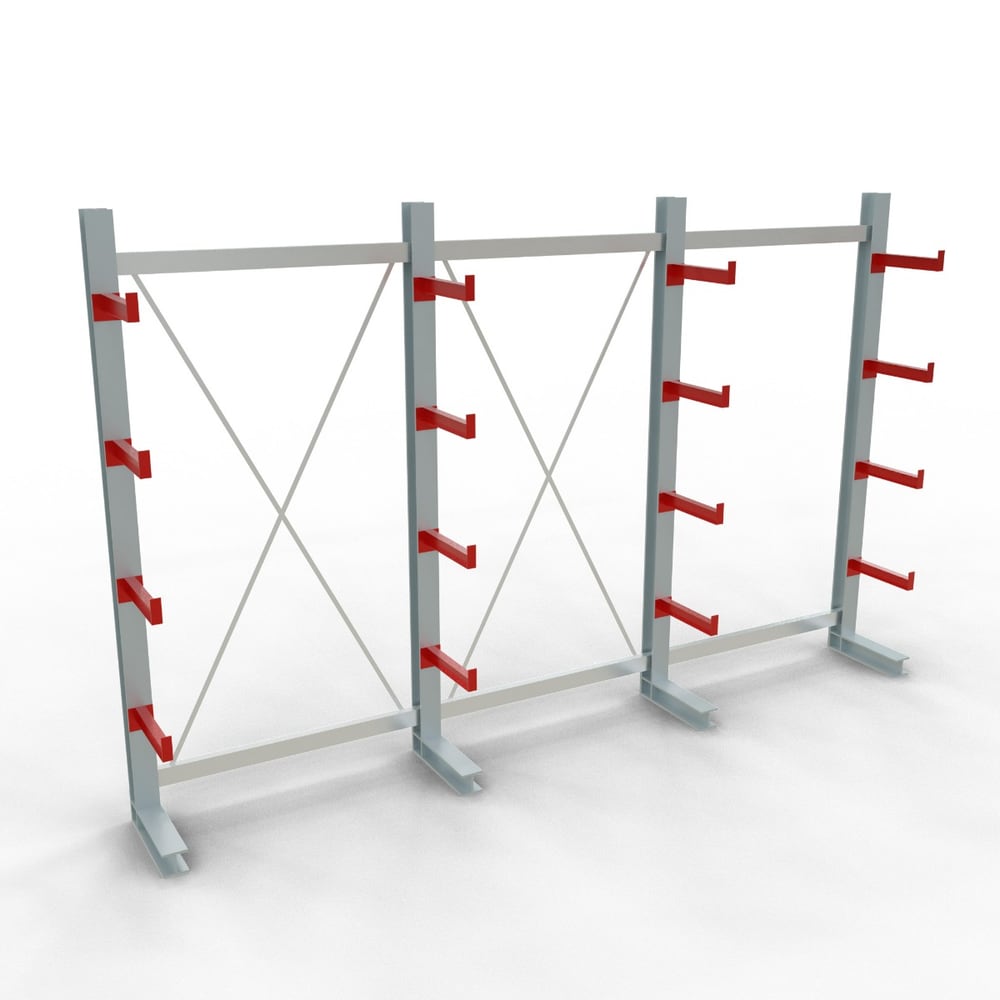

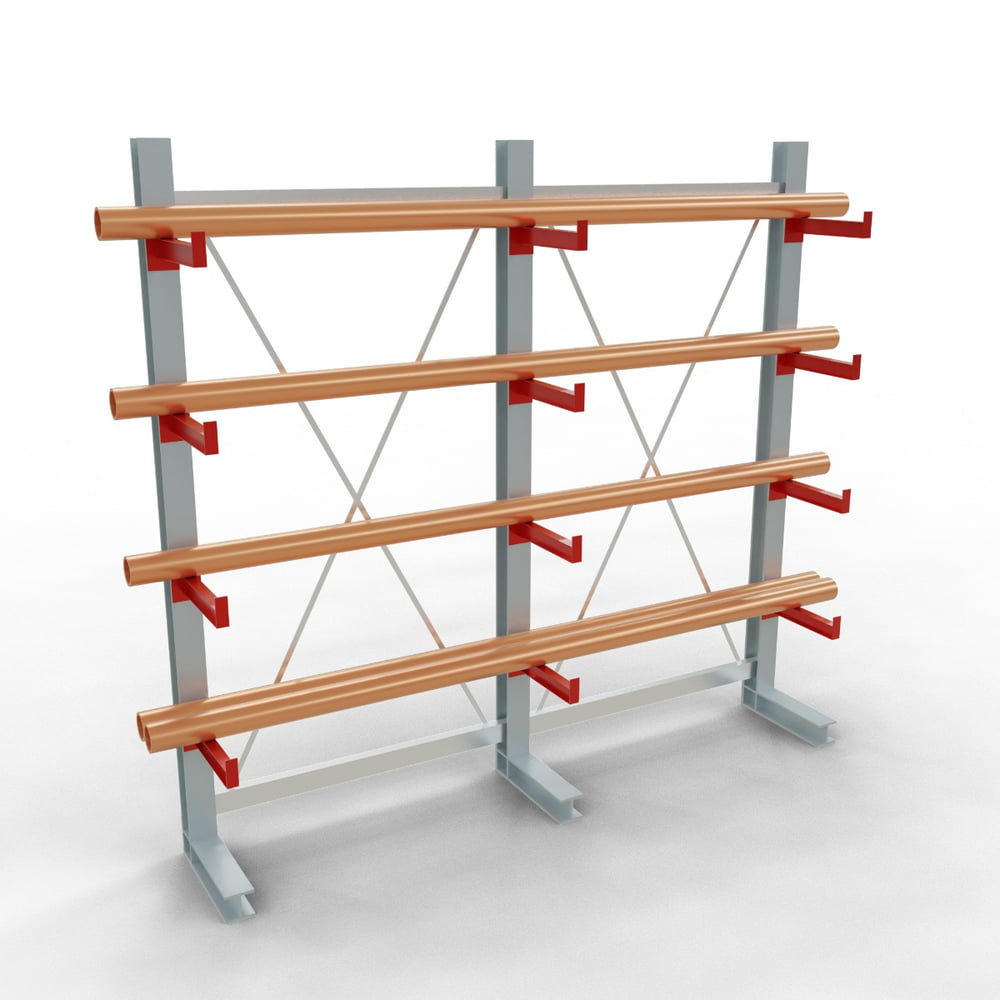

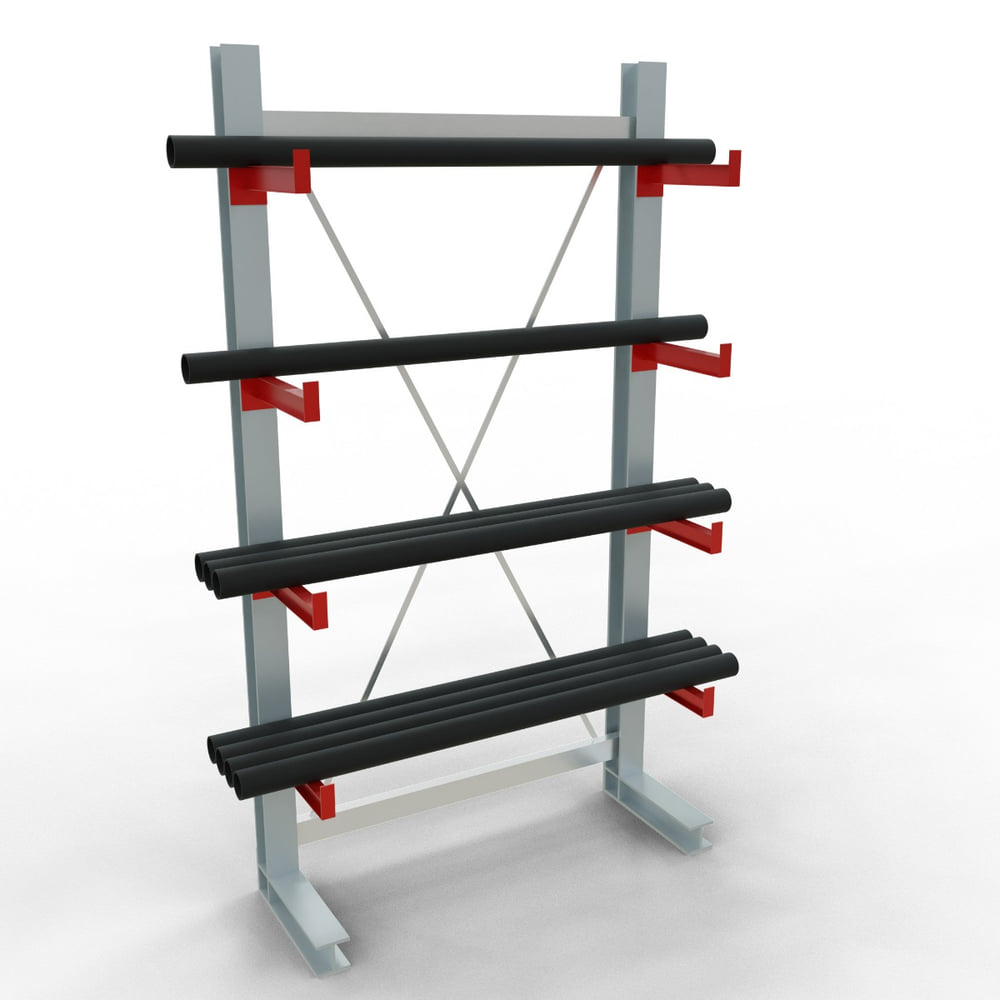

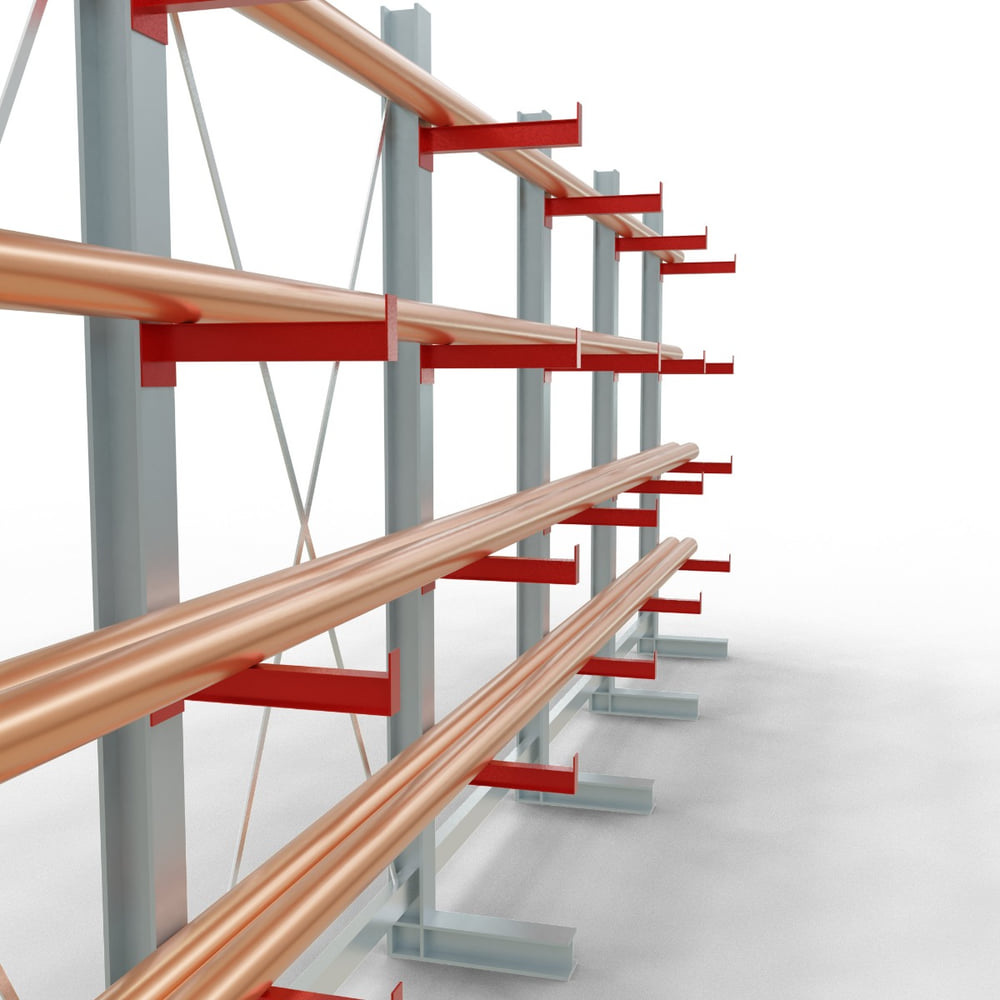

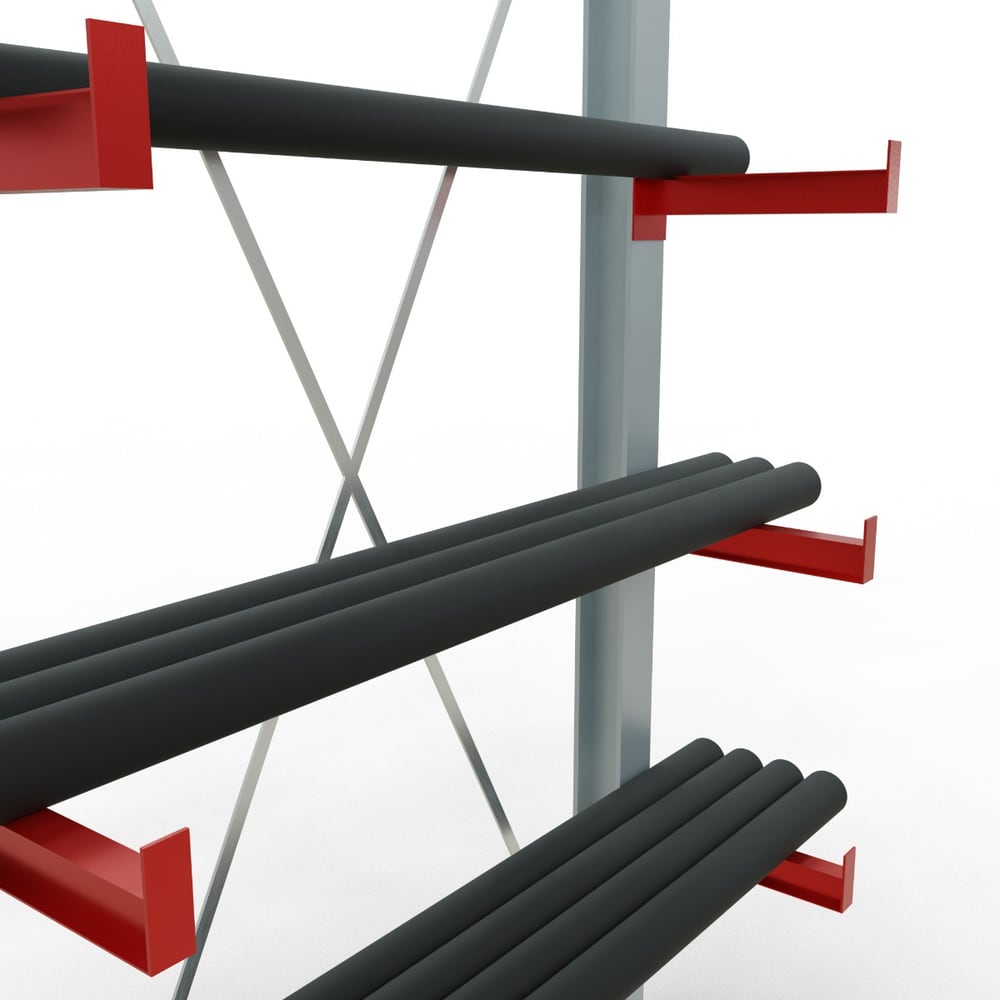

Schulte K-3000 Kragarmregale für mittlere Belastungen, in diversen Ausführungen

Schulte K-3000 Kragarmregale, IPE 120 für mittlere Belastungen

Schulte K-3000 Kragarmregale sind die optimale Lösung für die Lagerung von sperrigen Materialien wie Rohren und Profilen. Die Kragarme können in der Höhe individuell angepasst werden und ermöglichen die flexible Gestaltung von Regalzeilen. Mit einer Abrollsicherung und der Möglichkeit zur ein- oder beidseitigen Nutzung bieten diese Regale maximalen Schutz und Effizienz. Die robuste Bauweise gewährleistet eine sichere Lagerung mittels Bodenverdübelung und beinhaltet alles, was für eine solide Montage benötigt wird. Mit den Schwerlastankern und den variablen Ständerhöhen sind die Schulte K-3000 Kragarmregale eine zuverlässige und vielseitige Lagerlösung. Errichten Sie mit diesen Regalen ein effizientes und sicheres Lagersystem für Ihr Unternehmen.

Produktmerkmale:

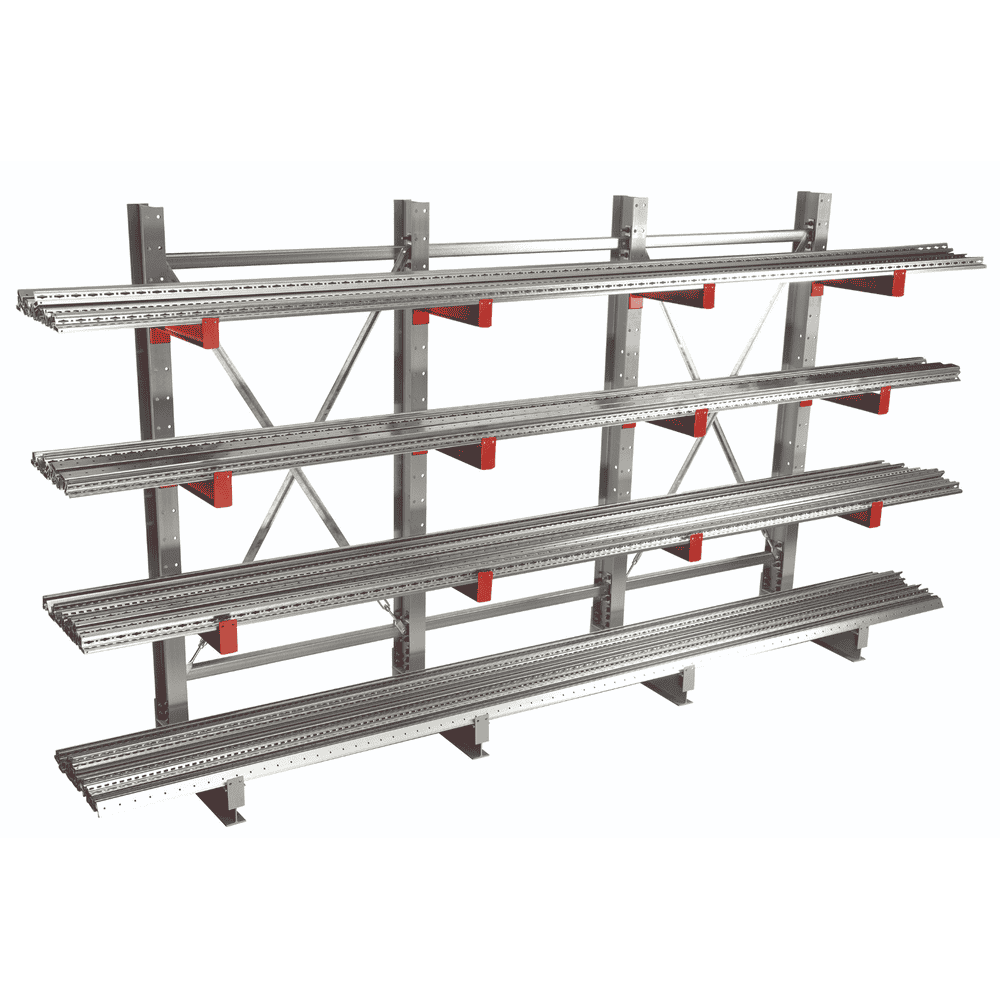

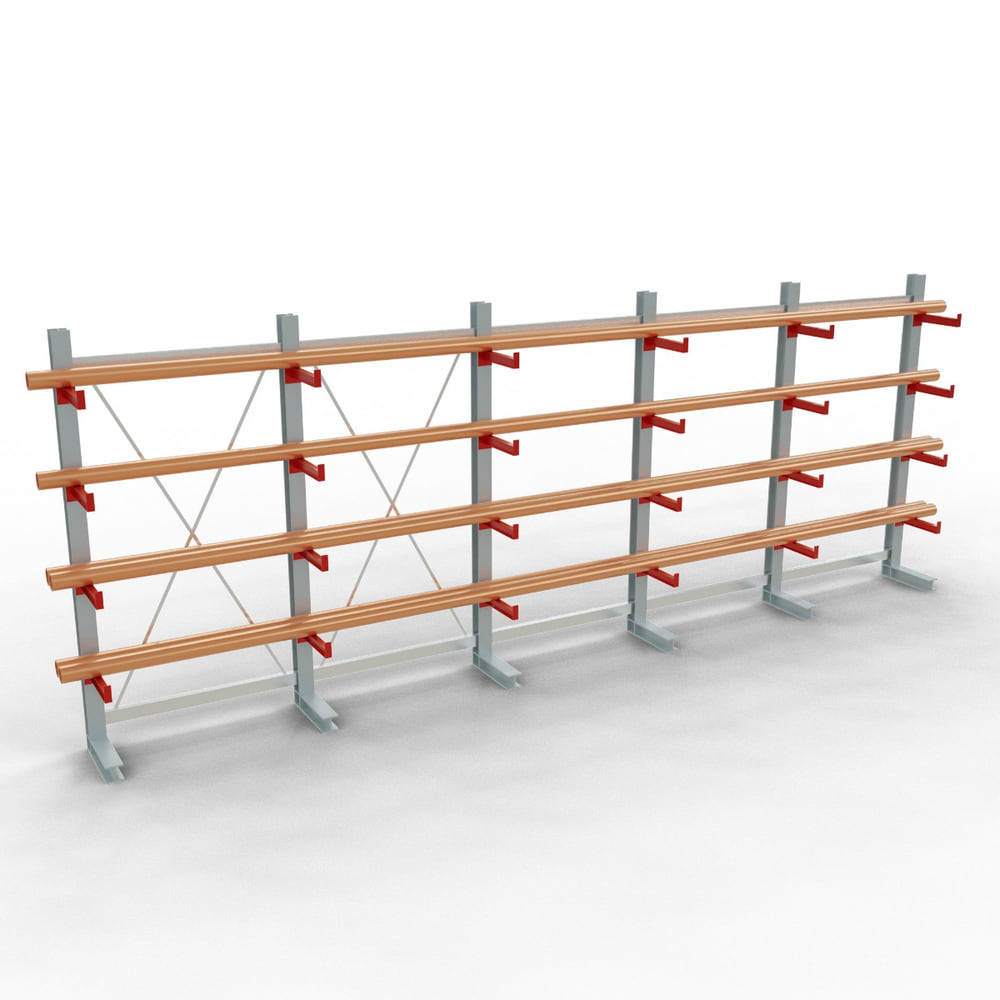

• zur stehenden, liegenden oder hängenden Aufbewahrung von Rohren, Profilen und anderen sperrigen Materialien
• Kragarme im Raster von 100 mm in der Höhe verstellbar
• beliebig lange Regalzeilen, ein- oder doppelseitig nutzbar
• angeschweisste Abrollsicherung zur sicheren Lagerung
• optimierte Belastungswerte durch Verschrauben von Fuss und Ständer
• Lieferung der Kragarmständer unmontiert
• hohe Flexibilität bei der Bestückung

Notwendige Faktoren für die Planung:

• Armlast bzw. Ebenenlast (ohne Fussebene)
• Ständerlast, errechnet über die Anzahl der Lagerebenen (ohne Fussebene)
• Achsabstand anhand des Lagergutes
• Hinweis: In den ersten 5 Feldern müssen 2 Kreuzstreben sein. Danach kommt eine ins 6. Feld und dann in jedes 5. Feld.

Sicherheit:

• zur Gewährleistung der Standsicherheit von Kragarmregalen ist eine Bodenverdübelung erforderlich
• Pro Ständer sind im Lieferumfang enthalten:
  • 2 Schwerlastanker
  • 1 Unterlegplatte 2 mm
  • 1 Unterlegplatte 3 mm

Aufbaumasse:

• der seitliche Überstand des Lagergutes darf max. das halbe Achsmass betragen
• Ständerhöhe:
  • IPE 120 = - 10 mm

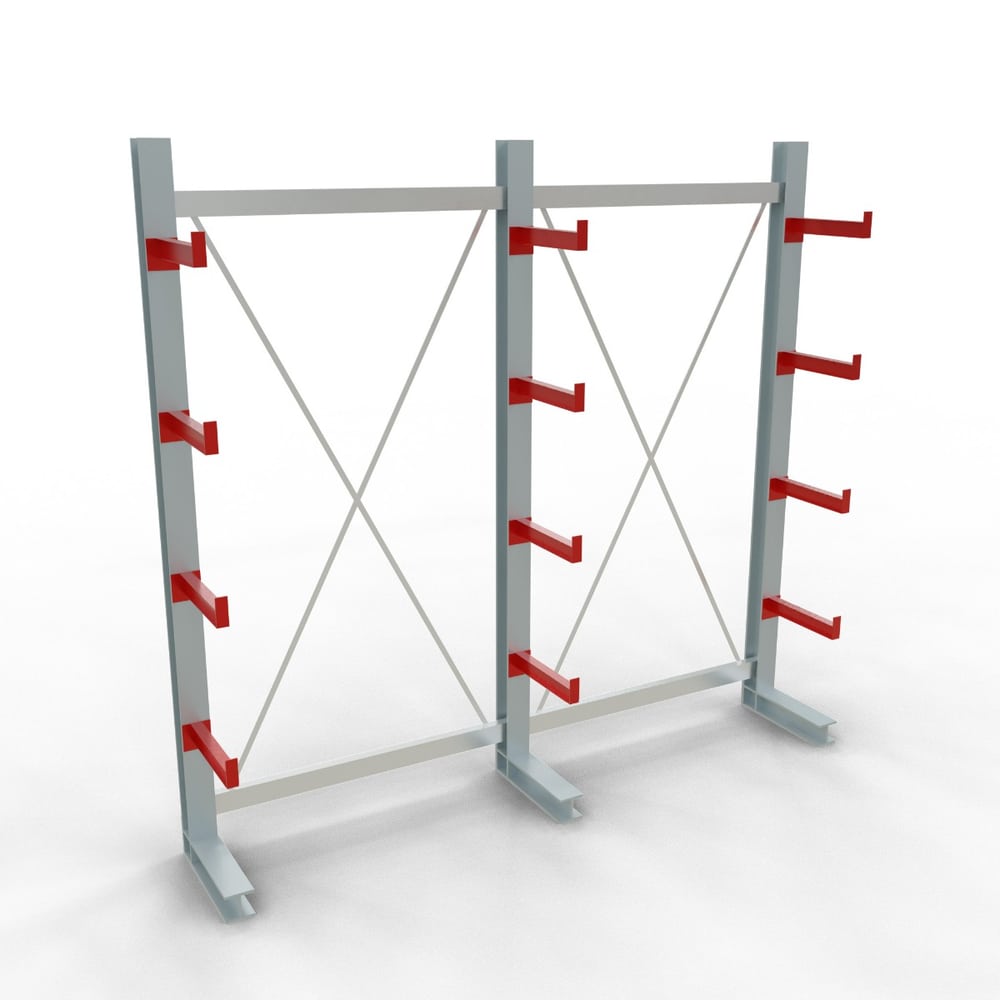

Einseitig:

• 4 Kragarme und 1 Fussebene pro Ständer (= 5 Lagerebenen)

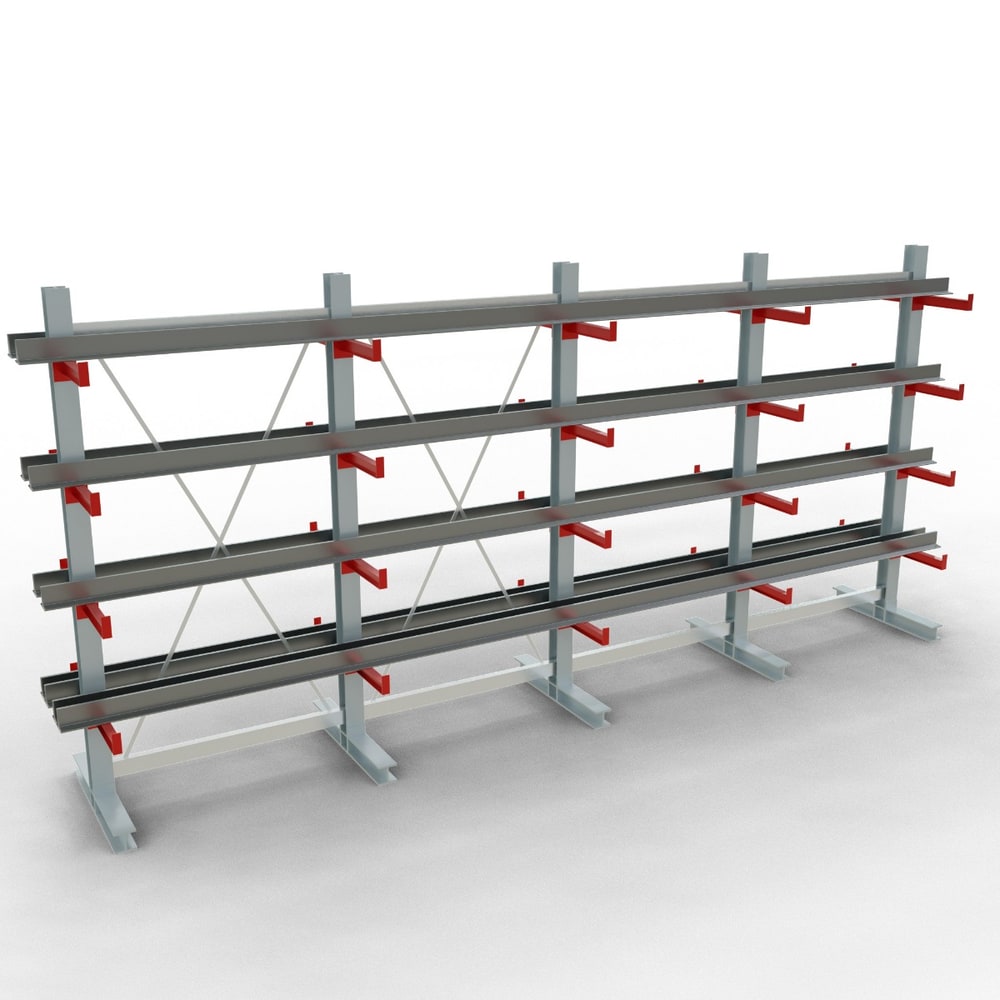

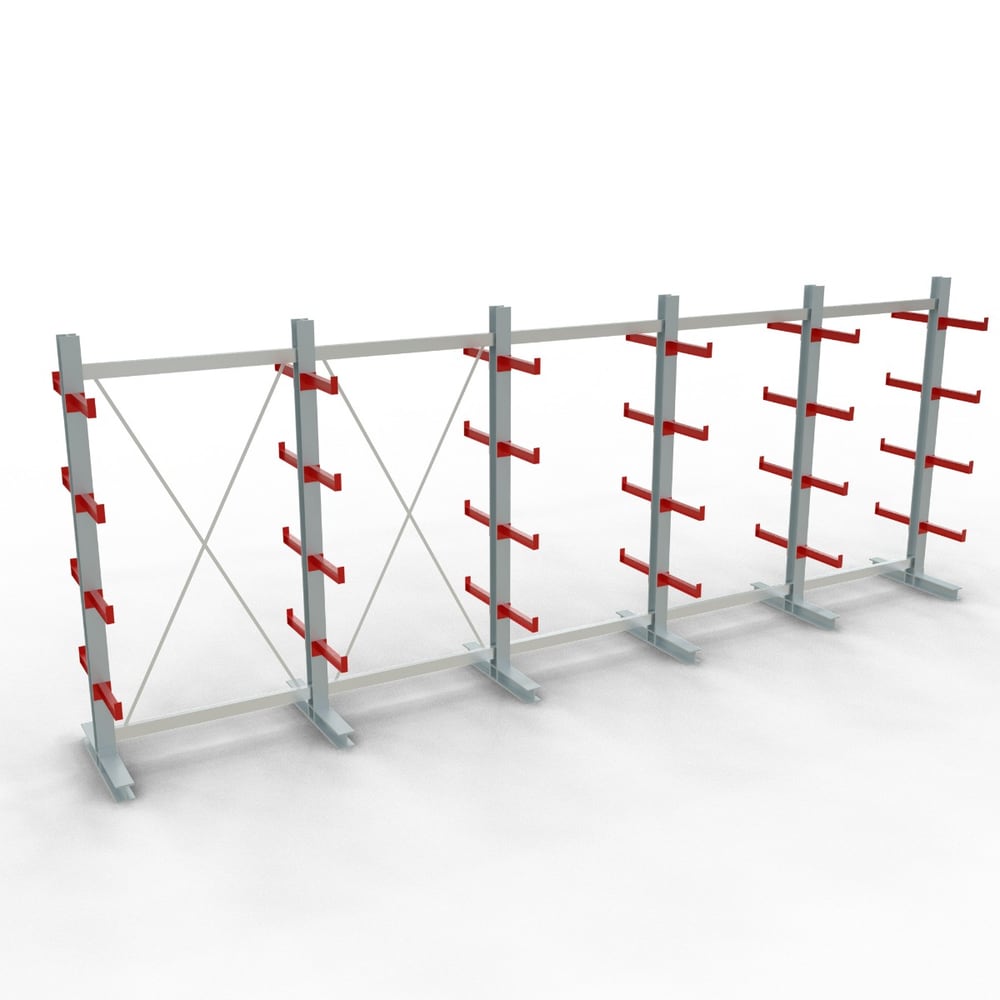

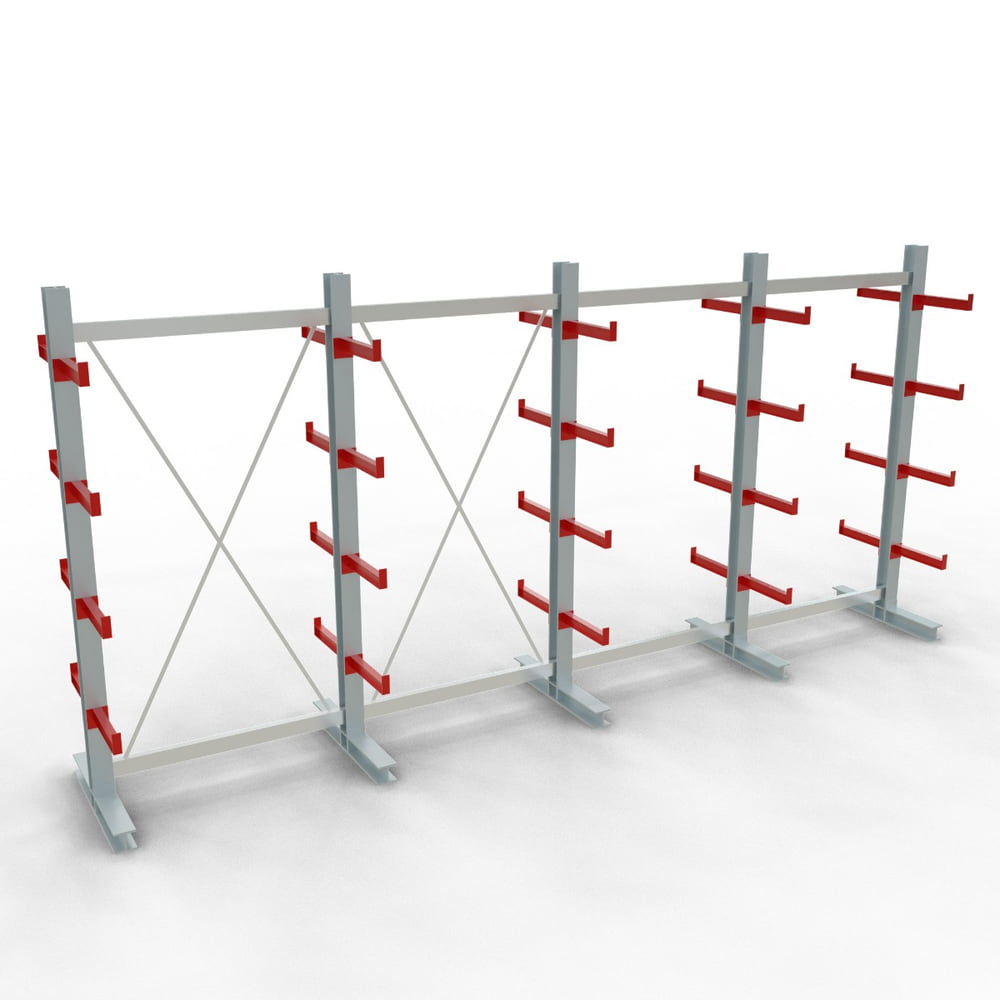

Beidseitig:

• 8 Kragarme und 2 Fussebenen pro Ständer (= 10 Lagerebenen)

Technische Daten:

• Farbe Ständer/Stütze: RAL 7001 silbergrau
• Farbe Kragarm/Holm: RAL 3000 feuerrot
• Farbe Aussteifung: verzinkt
• Verstellraster: 100 mm
• inklusive Horizontalverbinder, Kreuzstrebe und Dübel

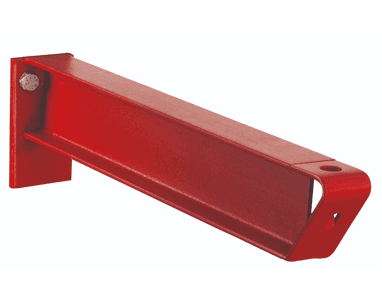

• Kragarme mit angeschweisster Abrollsicherung (Höhe 37 mm)
• Planungshinweis: Höhe -10 mm

Ausführung:

• einseitig
• beidseitig

Breite:

• 1300 mm → Anzahl Felder = 1 → Anzahl Ständer = 2
• 2600 mm → Anzahl Felder = 2 → Anzahl Ständer = 3
• 3900 mm → Anzahl Felder = 3 → Anzahl Ständer = 4
• 5200 mm → Anzahl Felder = 4 → Anzahl Ständer = 5
• 6500 mm → Anzahl Felder = 5 → Anzahl Ständer = 6

Tiefe:

• 520 mm
• 620 mm
• 720 mm
