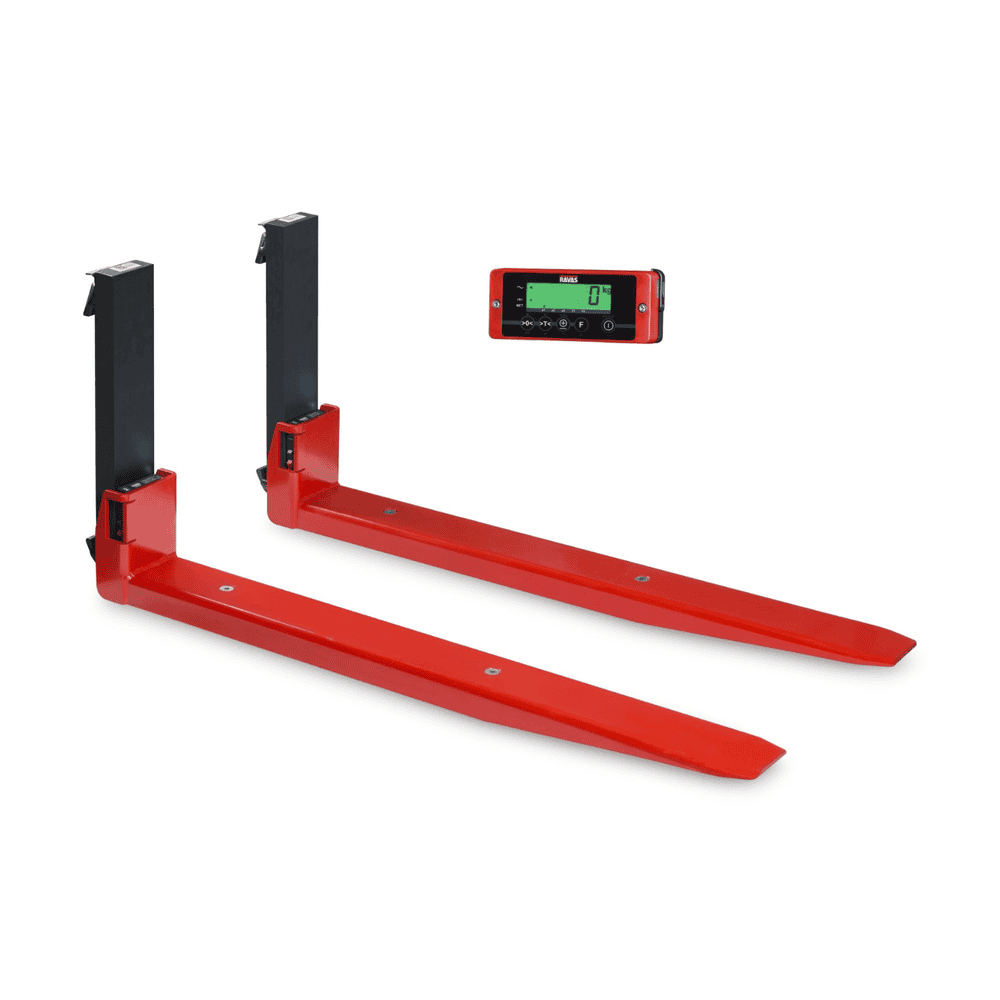

RAVAS iForks-32 kabellose Wiegegabeln für Gabelstapler, 2'500–5'000 kg

RAVAS iForks-32 kabellose Wiegegabeln für Gabelstapler

Die RAVAS iForks-32 verbinden Gabelzinken und Wiegetechnik zu einem vollständig kabellosen Wiegesystem für Gabelstapler. Die Last wird direkt beim Heben gewogen, sodass zusätzliche Wiegevorgänge mit einer separaten Waage entfallen können. Die drahtlose Übertragung zwischen den Gabeln und dem Anzeigegerät ermöglicht eine komfortable und flexible Nutzung im täglichen Betrieb.

Die Wiegegabeln sind in den Tragkräften 2'500 kg, 3'000 kg und 5'000 kg erhältlich. Je nach Ausführung unterscheiden sich Gabelabmessungen und Anzeigeschritte. Die Kapazität ist auf einen Lastschwerpunkt von 500 mm definiert.

Jede Gabel verfügt über ein eigenes aufladbares Li-Ion-Batteriemodul mit 3.7 V und 5.2 Ah. Die Betriebszeit beträgt bei kontinuierlichem Einsatz bis zu 75 Stunden. Das Anzeigegerät wird standardmässig über vier AA-Batterien versorgt und erreicht damit eine Betriebszeit von ca. 50 Stunden ohne weitere Optionen.

Dank der integrierten Schiefstandkompensation werden Abweichungen durch die Neigung des Gabelstapler-Mastes ausgeglichen. Zusätzlich überwacht das System die Belastung der Gabeln und warnt bei Gabelspitzenbelastung oder einseitiger Belastung. Über die Logging-Funktion können entsprechende Ereignisse erfasst werden.

Die iForks-32 verfügen über einen Standard-Gabelrücken und lassen sich dadurch einfach montieren, auch in Kombination mit Zinkenverstellgeräten oder einem Lastgitter. Mit einer Gabelhöhe von nur 58 mm sind die Ausführungen mit 2'500 kg und 3'000 kg besonders kompakt und vergleichbar mit Standard-Gabelzinken. Auch extra flache Ausführungen sind erhältlich.

Die integrierte drahtlose Konnektivität ermöglicht die Verbindung mit der RAVAS Indicator App. Dadurch kann ein Smartphone oder Tablet als Fernanzeige und zur Fernsteuerung des Wiegesystems genutzt werden. Für die Datenübertragung auf Geräte mit WiFi- oder Bluetooth-Technologie ist eine entsprechende Option erhältlich.

Vorzüge der RAVAS iForks-32:

• vollständig kabellose Übertragung zwischen Wiegegabeln und Anzeigegerät
• integrierte Wiegetechnik in den Gabelzinken
• kompakte Li-Ion-Batteriemodule mit bis zu 75 Stunden Betriebszeit
• digitale Kalibrierung für eine präzise Gewichtserfassung
• integrierte Schiefstandkompensation
• Überlastwarnung bei Gabelspitzen- und einseitiger Gabelbelastung
• Standard-Gabelrücken für eine einfache Montage
• geeignet für den Einsatz mit Zinkenverstellgeräten oder Lastgittern
• getestet mit 1'000'000 Zyklen bei 125 % der Kapazität

Vorteile auf einen Blick:

• Gewichtserfassung direkt während des Hebevorgangs
• keine zusätzliche Verkabelung zwischen Gabeln und Anzeige erforderlich
• flexibler Einsatz dank kabelloser Datenübertragung
• mobile Anzeige und komfortable Bedienung über Smartphone oder Tablet
• automatische Aktivierung der Gabeln nach Bewegung
• automatische Abschaltung der Anzeige und Deaktivierung der Gabeln bei Nichtgebrauch
• Brutto- und Nettowiegung sowie Addierspeicher für wiederkehrende Wiegevorgänge
• kundenspezifische Einstellungen über das User-Menü möglich
• Schutzart IP65 für den robusten Einsatz im betrieblichen Umfeld

Durchdachte Funktionalität:

Kabelloses Wiegen
Die iForks-32 übertragen die Gewichtsdaten drahtlos zwischen den Lastzellen in den Gabeln und dem Anzeigegerät. Dadurch entfällt eine zusätzliche Verkabelung der Wiegegabeln und das System bleibt flexibel einsetzbar.

Schiefstandkompensation
Die integrierte Schiefstandkompensation berücksichtigt Abweichungen, die durch die Neigung des Gabelstapler-Mastes entstehen können. Dadurch wird eine zuverlässige Gewichtserfassung auch bei unterschiedlichen Maststellungen unterstützt.

Überwachung der Gabelbelastung
Das System erkennt Gabelspitzen- und einseitige Gabelbelastungen und gibt bei entsprechenden Belastungen eine Warnung aus. Zusätzlich verfügt die Funktion über eine Logging-Funktion zur Erfassung dieser Ereignisse.

Automatisches Energiemanagement
Bei Nichtgebrauch werden die Gabeln automatisch deaktiviert. Nach einer Bewegung der Gabeln erfolgt die Aktivierung wieder automatisch. Auch die Anzeige kann automatisch abgeschaltet werden. Dadurch wird die verfügbare Batterieleistung effizient genutzt.

RAVAS Indicator App
Die standardmässige Wireless-Konnektivität ermöglicht die Anbindung an die RAVAS Indicator App. Die App kann als Fernanzeige und zur Fernsteuerung des Wiegesystems eingesetzt werden.

Ausführungen:

Die RAVAS iForks-32 sind in folgenden Ausführungen erhältlich:

• 2'500 kg / FEM 2
• 3'000 kg / FEM 3
• 5'000 kg / FEM 3

Die Kapazität ist bei allen drei Ausführungen auf einen Lastschwerpunkt von 500 mm definiert.

Technische Daten:

Wiegesystem

• Tragkraft: 2'500 kg / 3'000 kg / 5'000 kg
• Systemtoleranz: 0,1 % der gehobenen Last
• Signalübertragung: drahtlose Verbindung zwischen Lastzelle und Anzeige

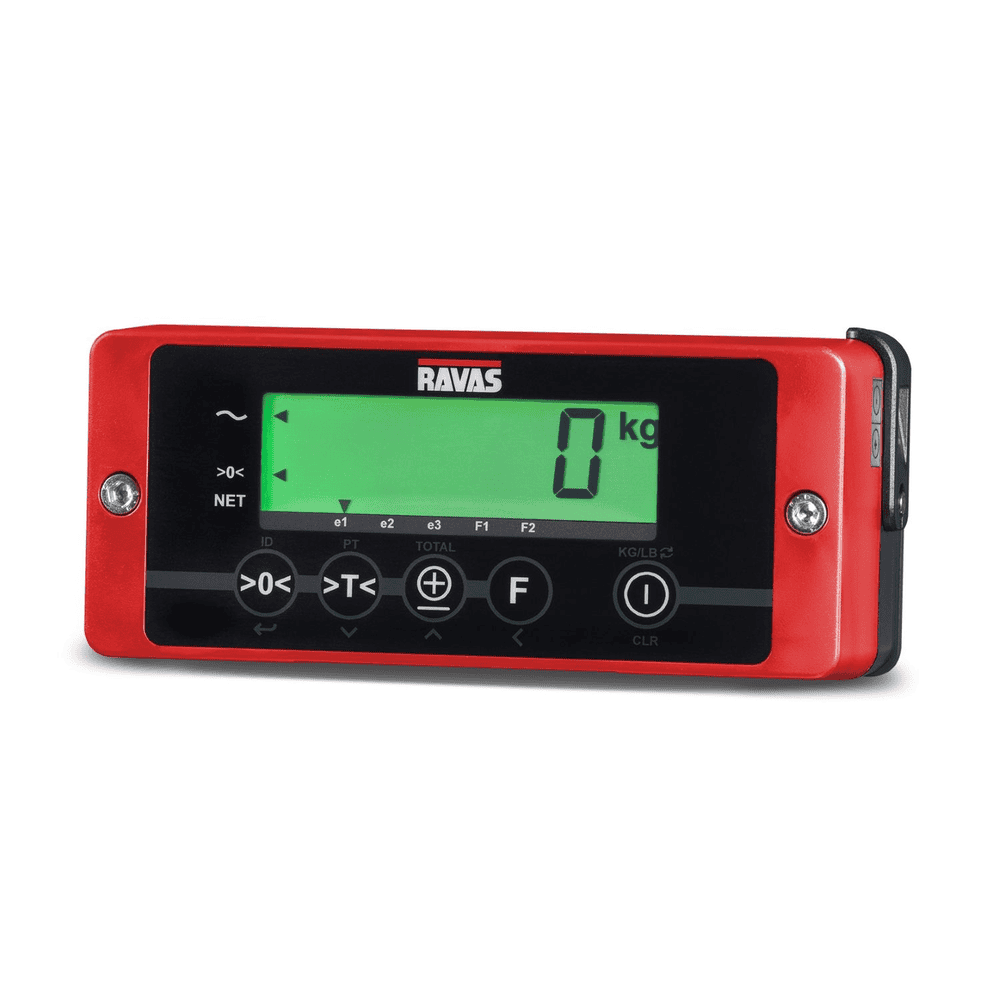

• Anzeige: 5-stellig, Ziffernhöhe 20 mm, zweifarbige Hintergrundbeleuchtung
• Tastatur: 5 Funktionstasten
• Schutzklasse: IP65
• Abmessungen Anzeigegehäuse ohne Halterung: 60 × 77 × 182 mm
• Lastschwerpunkt: 500 mm

Spannungsversorgung

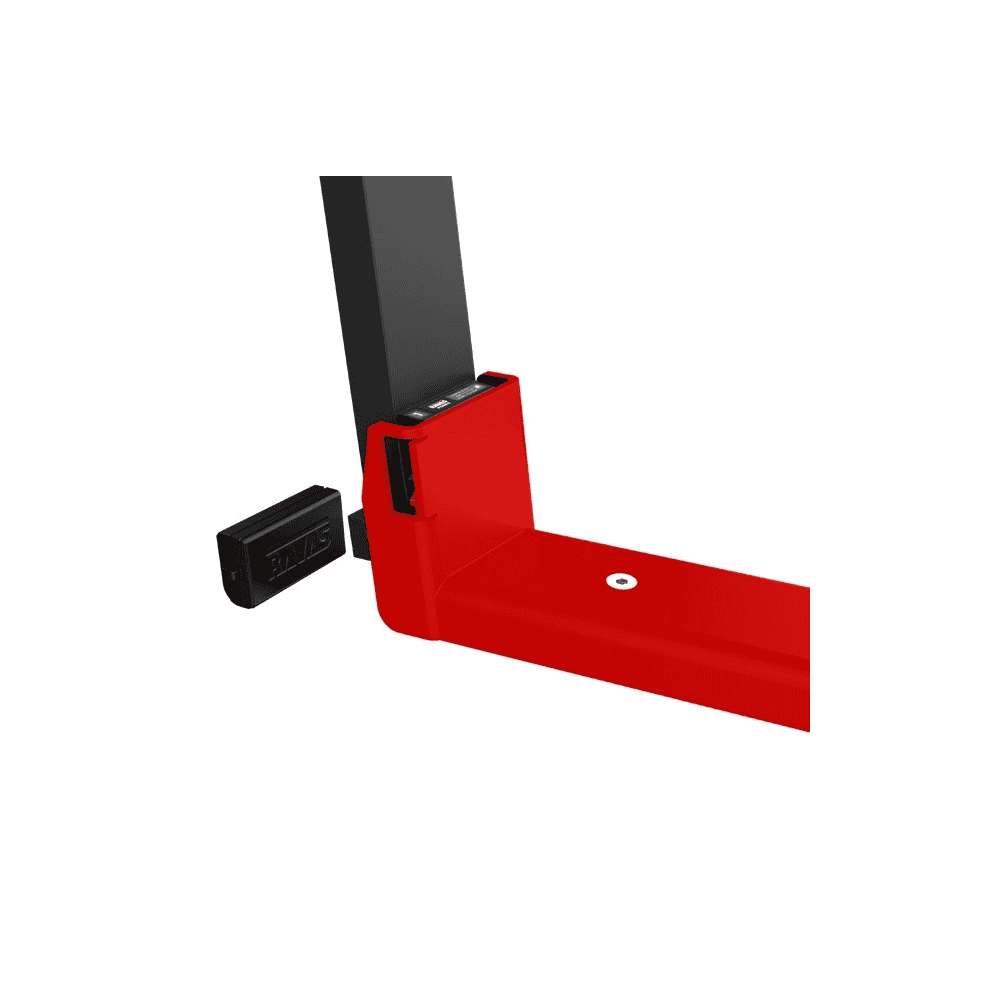

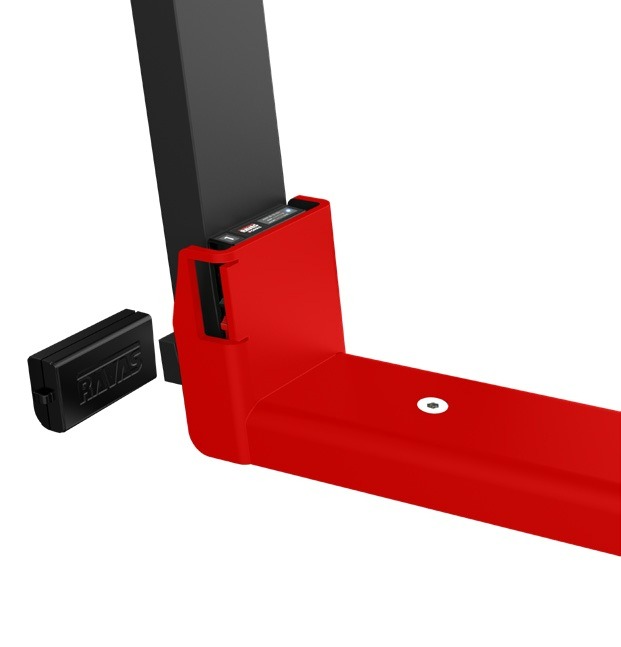

• Batteriemodul pro Gabel: Li-Ion, 3,7 V / 5,2 Ah
• Betriebszeit Gabeln: bis zu 75 Stunden bei kontinuierlichem Einsatz
• Anzeige: 4 × AA-Batterien
• Betriebszeit Anzeige: ca. 50 Stunden bei kontinuierlichem Einsatz ohne weitere Optionen
• Ladestation für Li-Ion-Batteriemodule inklusive
• optionale Spannungsversorgung der Anzeige über Fahrzeugbatterie

Funktionen

• automatische und manuelle Nullkorrektur
• Brutto-/Nettowiegung
• Addierspeicher mit fortlaufender Nummerierung
• ID-Code-Eingabe, 5-stellig
• integrierte Schiefstandkompensation
• interne Uhr für Datum und Uhrzeit
• Datenübertragung über 3 Ausgänge
• standardmässige Konnektivität für die RAVAS Indicator App
• Überlastwarnung bei Gabelspitzen- und/oder einseitiger Gabelbelastung
• Logging-Funktion
• automatische Deaktivierung der Gabeln bei Nichtgebrauch
• automatische Aktivierung der Gabeln nach Bewegung
• automatische Abschaltung der Anzeige
• kundenspezifische Einstellungen über das User-Menü
• Schutz bis 200 % Überlastung gemäss ISO 2330

Abmessungen und Anzeigeschritte:

2'500 kg / FEM 2

• Stärke der Gabelspitze: 15 mm
• Höhe über Gabelträger: 68 mm
• Höhe Gabelträger: 407 mm
• Abstand zwischen den Pratzen: 418 mm
• Gabelabsenkung FEM A/B: 76 / 152 mm
• Abstand Gabelträger bis Gabelspitze: 1'237 mm
• Abstand Gabelträger bis Palettenanschlag: 64 mm
• Stärke Gabelrohling: 45 mm
• Breite Gabelrohling: 100 mm
• Breite Palettenanschlag: 143 mm
• Höhe Palettenanschlag: 142 mm

3'000 kg / FEM 3

• Stärke der Gabelspitze: 15 mm
• Höhe über Gabelträger: 68 mm
• Höhe Gabelträger: 508 mm
• Abstand zwischen den Pratzen: 518 mm
• Gabelabsenkung FEM A/B: 76 / 203 mm
• Abstand Gabelträger bis Gabelspitze: 1'237 mm
• Abstand Gabelträger bis Palettenanschlag: 64 mm
• Stärke Gabelrohling: 45 mm
• Breite Gabelrohling: 120 mm
• Breite Palettenanschlag: 163 mm
• Höhe Palettenanschlag: 142 mm

5'000 kg / FEM 3

• Stärke der Gabelspitze: 15 mm
• Höhe über Gabelträger: 70 mm
• Höhe Gabelträger: 508 mm
• Abstand zwischen den Pratzen: 518 mm
• Gabelabsenkung FEM A/B: 76 / 203 mm
• Abstand Gabelträger bis Gabelspitze: 1'252 mm
• Abstand Gabelträger bis Palettenanschlag: 64 mm
• Stärke Gabelrohling: 60 mm
• Breite Gabelrohling: 140 mm
• Breite Palettenanschlag: 183 mm
• Höhe Palettenanschlag: 142 mm

Toleranz der Abmessungen: ± 2 mm gemäss ISO 2328.

Optionen:

Folgende Ausstattungen und Erweiterungen sind optional auf Anfrage erhältlich:

• geeichte Ausführung Klasse OIML III
• abweichende Gabellängen
• Reduzierung der Kapazität bei längeren Gabeln, abhängig vom Lastschwerpunkt
• Spannungsversorgung 12 V für das Anzeigegerät über die Staplerbatterie inklusive Spannungsstabilisator bzw. Spannungswandler bis 100 V
• zusätzlicher Satz Li-Ion-Batteriemodule
• breitere Pratzen für die Verwendung mit Drehgeräten oder speziellen Zinkenverstellgeräten
• Thermodrucker oder Nadeldrucker
• Datenübertragung auf Geräte mit WiFi- oder Bluetooth-Technologie
• RDC – RAVAS Data Collector Software
• RIS – RAVAS Integration Software

Die Verwendung von Optionen kann die zugehörigen Spezifikationen verändern.

Lieferumfang:

• 2 RAVAS iForks-32 Wiegegabeln
• Anzeigegerät
• 2 Li-Ion-Batteriemodule, je 3.7 V / 5.2 Ah
• Ladestation
• 4 AA-Batterien für das Anzeigegerät

Hinweis:

Die angegebene Tragkraft ist auf einen Lastschwerpunkt von 500 mm definiert. Bei abweichenden Gabellängen kann sich die zulässige Kapazität abhängig vom Lastschwerpunkt verändern.
Bei der 5'000-kg-Ausführung reduziert sich die Kapazität bei Verwendung in Kombination mit Drehgeräten um 40 %.

Optionale Ausstattungen können ausschliesslich bei einer Neubestellung ausgewählt werden. Eine nachträgliche Nachrüstung der Optionen ist nicht möglich.
