RAVAS iForks-52 kabellose Wiegegabeln für Gabelstapler, 2'500–5'000 kg

RAVAS iForks-52 kabellose Wiegegabeln für Gabelstapler

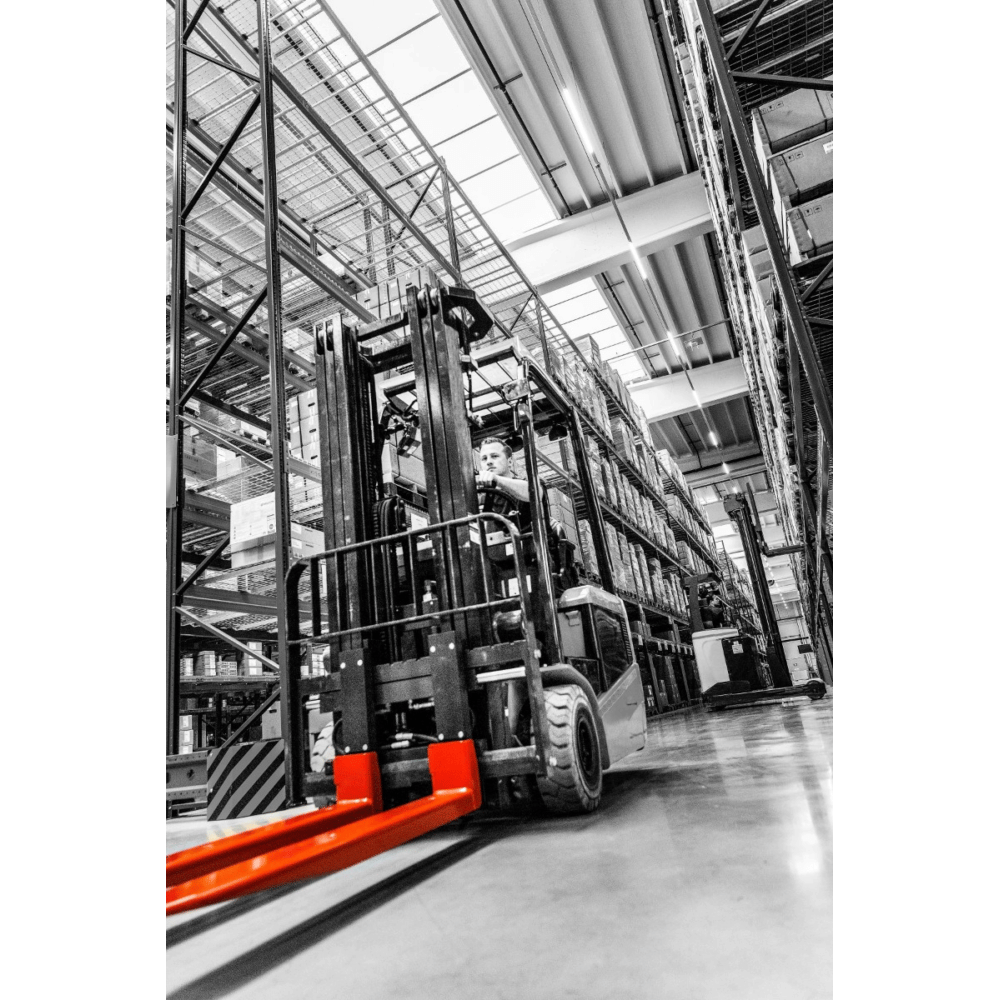

Die RAVAS iForks-52 verbinden Gabelzinken und Wiegetechnik zu einem vollständig kabellosen Wiegesystem für Gabelstapler. Die Last wird direkt während des Hebevorgangs gewogen, sodass zusätzliche Wiegevorgänge mit einer separaten Waage entfallen können. Die drahtlose Übertragung zwischen den Gabeln und dem Anzeigegerät ermöglicht eine flexible und komfortable Nutzung im täglichen Betrieb.

Die Wiegegabeln sind in den Tragkräften 2'500 kg, 3'000 kg und 5'000 kg erhältlich. Je nach Ausführung unterscheiden sich Gabelabmessungen und Anzeigeschritte. Bei 2'500 kg und 3'000 kg beträgt der Anzeigeschritt bis 1'000 kg 1 kg und darüber 2 kg. Bei der 5'000-kg-Ausführung erfolgt die Anzeige bis 2'000 kg in 2-kg-Schritten und darüber in 5-kg-Schritten. Die Kapazität ist auf einen Lastschwerpunkt von 500 mm definiert.

Das 5"-Touchscreen-Farbdisplay mit einer Ziffernhöhe von 25 mm ermöglicht eine intuitive Bedienung. Dank der benutzerfreundlichen Oberfläche werden jeweils nur die für den aktuellen Ablauf benötigten Funktionen und Tasten angezeigt. Die Gewichtsanzeige lässt sich dadurch übersichtlich und komfortabel bedienen.

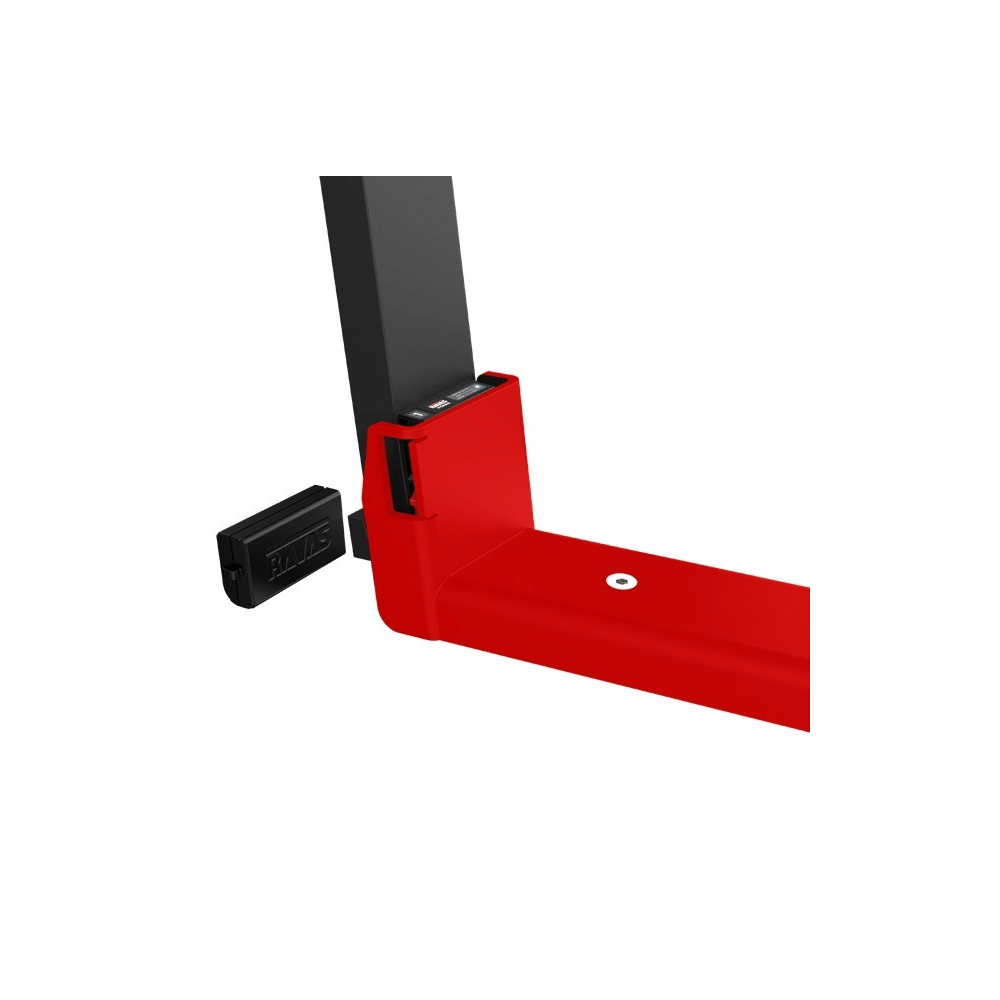

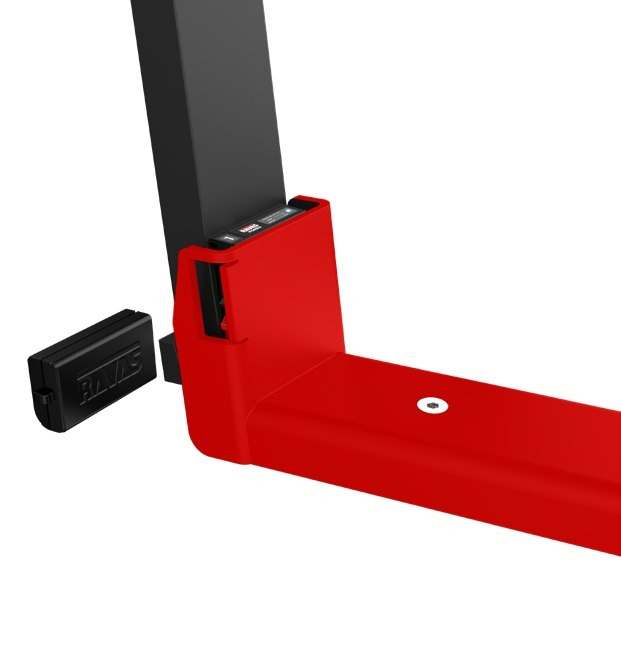

Jede Gabel verfügt über ein eigenes aufladbares Li-Ion-Batteriemodul mit 3.7 V und 5.2 Ah. Die Betriebszeit beträgt bei kontinuierlichem Einsatz bis zu 75 Stunden. Die Batteriemodule werden inklusive Ladestation geliefert.

Das Anzeigegerät wird über die Fahrzeugbatterie mit 9–100 V Gleichspannung versorgt. Eine Schlaffunktion mit automatischem Start der Gabelsender sowie die automatische Abschaltung des Anzeigegeräts unterstützen einen effizienten Umgang mit der verfügbaren Energie.

Dank der integrierten Schiefstandkompensation werden Abweichungen durch die Neigung des Gabelstapler-Mastes berücksichtigt. Das System überwacht zudem die Belastung der Gabeln und warnt bei Gabelspitzenbelastung oder einseitiger Gabelbelastung. Entsprechende Ereignisse können über die Logging-Funktion erfasst werden.

Die iForks-52 bietet neben der standardmässigen Konnektivität zur RAVAS Indicator App umfangreiche Möglichkeiten zur Datenanbindung. Über USB sowie die vorhandenen COM1- und COM2-Schnittstellen können weitere Systeme und Geräte angebunden werden. Optional ist auch eine Datenübertragung auf Geräte mit WiFi- oder Bluetooth-Technologie möglich.

Eine integrierte Stückzahlfunktion erweitert das Einsatzspektrum der Wiegegabeln. Zusätzlich stehen Brutto-/Nettowiegung, Addierspeicher und individuell konfigurierbare ID-Codes zur Verfügung. Dadurch eignet sich das System besonders für intensive Logistik- und Industrieanwendungen.

Vorzüge der RAVAS iForks-52:

• vollständig kabellose Übertragung zwischen Wiegegabeln und Anzeigegerät
• 5"-Touchscreen-Farbdisplay mit 25 mm Ziffernhöhe
• intuitive und benutzerfreundliche Bedienoberfläche
• integrierte Stückzahlfunktion
• integrierte Datenanbindungsmöglichkeiten
• kompakte Li-Ion-Batteriemodule mit bis zu 75 Stunden Betriebszeit
• digitale Kalibrierung für eine präzise Gewichtserfassung
• integrierte Schiefstandkompensation
• Überlastwarnung bei Gabelspitzen- und einseitiger Gabelbelastung
• getestet mit 1'000'000 Zyklen bei 125 % der Kapazität

Vorteile auf einen Blick:

• Gewichtserfassung direkt während des Hebevorgangs
• komfortable Bedienung über übersichtliches Touchscreen-Display
• Stückzählung zusätzlich zur Gewichtserfassung
• mobile Anzeige und Bedienung über die RAVAS Indicator App
• vielfältige Möglichkeiten zur Datenübertragung und Systemintegration
• automatische Aktivierung der Gabeln nach Bewegung
• automatische Abschaltung des Anzeigegeräts bei Nichtgebrauch
• Brutto- und Nettowiegung sowie Addierspeicher für wiederkehrende Wiegevorgänge
• flexible Eingabe und Verwaltung von ID-Codes
• Schutz bis 200 % Überlastung gemäss ISO 2330

Durchdachte Funktionalität:

Intuitive Touchscreen-Bedienung
Das 5"-Touchscreen-Farbdisplay ermöglicht eine übersichtliche und intuitive Bedienung des Wiegesystems. Durch die benutzerfreundliche Oberfläche werden nur die für den jeweiligen Arbeitsablauf relevanten Tasten angezeigt. Die Ziffernhöhe von 25 mm sorgt für eine gut ablesbare Gewichtsanzeige.

Stückzählfunktion

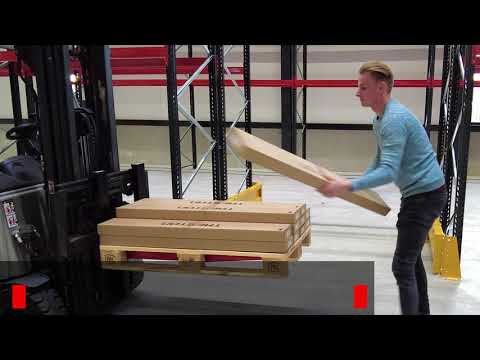

Neben der Gewichtserfassung ermöglicht die iForks-52 auch die Stückzählung. Damit können gewogene Güter nicht nur nach ihrem Gesamtgewicht, sondern auch nach ihrer Anzahl erfasst werden.

Kabelloses Wiegen
Die iForks-52 übertragen die Gewichtsdaten drahtlos zwischen den Lastzellen in den Gabeln und dem Anzeigegerät. Dadurch entfällt eine zusätzliche Verkabelung zwischen den Wiegegabeln und der Anzeige und das System bleibt flexibel einsetzbar.

Schiefstandkompensation
Die integrierte Schiefstandkompensation berücksichtigt Abweichungen, die durch die Neigung des Gabelstapler-Mastes entstehen können. Dadurch wird eine zuverlässige Gewichtserfassung bei unterschiedlichen Maststellungen unterstützt.

Datenanbindung und Integration
Die iForks-52 verfügt über integrierte Möglichkeiten zur Datenanbindung. Neben der Konnektivität zur RAVAS Indicator App stehen ein USB-Anschluss sowie freie COM1- und COM2-Schnittstellen für die Verbindung mit RS232-, WiFi- oder Bluetooth-Technologie zur Verfügung. Dadurch lässt sich das Wiegesystem flexibel in bestehende Arbeits- und Datenprozesse integrieren.

Automatisches Energiemanagement
Die Gabelsender verfügen über eine Schlaffunktion mit automatischem Start. Bei Nichtgebrauch können die Gabeln automatisch deaktiviert werden und nach einer Bewegung wieder aktiviert werden. Das Anzeigegerät schaltet sich ebenfalls automatisch ab. Dadurch wird die verfügbare Batterieleistung effizient genutzt.

Ausführungen:

Die RAVAS iForks-52 sind in folgenden Ausführungen erhältlich:

• 2'500 kg / FEM 2
• 3'000 kg / FEM 3
• 5'000 kg / FEM 3

Die Kapazität ist bei allen drei Ausführungen auf einen Lastschwerpunkt von 500 mm definiert.

Technische Daten:

Wiegesystem

• Tragkraft: 2'500 kg / 3'000 kg / 5'000 kg
• Systemtoleranz: 0,1 % der gehobenen Last
• Signalübertragung: drahtlose Verbindung zwischen Lastzelle und Anzeige
• Anzeige: 5"-Touchscreen-Farbdisplay, Ziffernhöhe 25 mm
• Schutzklasse: IP65 / NEMA 4
• Abmessungen Anzeigegehäuse ohne Halterung: 85 × 165 × 115 mm
• Lastschwerpunkt: 500 mm

Spannungsversorgung

• Batteriemodul pro Gabel: Li-Ion, 3.7 V / 5.2 Ah
• Betriebszeit Gabeln: bis zu 75 Stunden bei kontinuierlichem Einsatz
• Ladestation für Li-Ion-Batteriemodule inklusive
• Spannungsversorgung Anzeige: Fahrzeugbatterie, 9–100 V DC
• Schlaffunktion mit automatischem Start der Gabelsender
• automatische Abschaltung des Anzeigegeräts

Funktionen

• automatische und manuelle Nullkorrektur
• Brutto-/Nettowiegung
• Stückzählfunktion
• ID-Code-Eingabe für bis zu 4 ID-Codes
• bis zu 10 vorprogrammierte ID-Codes mit jeweils maximal 14 alphanumerischen Zeichen
• Addierspeicher mit 10 Gruppen/Registern
• integrierte Schiefstandkompensation
• interne Uhr für Datum und Uhrzeit
• Konnektivität für die RAVAS Indicator App
• USB-Anschluss für Datenübertragung
• freie COM1- und COM2-Schnittstellen für RS232, WiFi oder Bluetooth-Technologie
• Überlastwarnung bei Gabelspitzen- und/oder einseitiger Gabelbelastung
• Logging-Funktion
• automatische Deaktivierung der Gabeln bei Nichtgebrauch
• automatische Aktivierung der Gabeln nach Bewegung der Gabeln
• Schutz bis 200 % Überlastung gemäss ISO 2330

Abmessungen und Anzeigeschritte:

2'500 kg / FEM 2

• Gabelstärke an der Spitze: 15 mm
• Abstand Oberkante Gabelträger bis Oberkante Gabelrücken: 68 mm
• Höhe Gabelträger: 407 mm
• Abstand zwischen den Pratzen: 418 mm
• Abstand Unterkante Gabelträger bis Unterkante Gabel FEM A/B: 76 / 152 mm
• Abstand Gabelträger bis Gabelspitze: 1'237 mm
• Abstand Gabelträger bis Palettenanschlag: 64 mm
• Stärke Gabelrohling: 45 mm
• Breite Gabelrohling: 100 mm
• Breite Palettenanschlag: 143 mm
• Höhe Palettenanschlag: 142 mm

3'000 kg / FEM 3

• Gabelstärke an der Spitze: 15 mm
• Abstand Oberkante Gabelträger bis Oberkante Gabelrücken: 68 mm
• Höhe Gabelträger: 508 mm
• Abstand zwischen den Pratzen: 518 mm
• Abstand Unterkante Gabelträger bis Unterkante Gabel FEM A/B: 76 / 203 mm
• Abstand Gabelträger bis Gabelspitze: 1'237 mm
• Abstand Gabelträger bis Palettenanschlag: 64 mm
• Stärke Gabelrohling: 45 mm
• Breite Gabelrohling: 120 mm
• Breite Palettenanschlag: 163 mm
• Höhe Palettenanschlag: 142 mm

5'000 kg / FEM 3

• Gabelstärke an der Spitze: 15 mm
• Abstand Oberkante Gabelträger bis Oberkante Gabelrücken: 70 mm
• Höhe Gabelträger: 508 mm
• Abstand zwischen den Pratzen: 518 mm
• Abstand Unterkante Gabelträger bis Unterkante Gabel FEM A/B: 76 / 203 mm
• Abstand Gabelträger bis Gabelspitze: 1'252 mm
• Abstand Gabelträger bis Palettenanschlag: 64 mm
• Stärke Gabelrohling: 60 mm
• Breite Gabelrohling: 140 mm
• Breite Palettenanschlag: 183 mm
• Höhe Palettenanschlag: 142 mm

Toleranz der Abmessungen: ± 2 mm gemäss ISO 2328.

Optionen:

Folgende Ausstattungen und Erweiterungen sind optional auf Anfrage erhältlich:

• geeichte Ausführung Klasse OIML III
• abweichende Gabellängen
• Kapazitätsanpassung bei längeren Gabeln, abhängig vom Lastschwerpunkt
• Thermodrucker oder Nadeldrucker
• RDC – RAVAS Data Collector Software
• RIS – RAVAS Integration Software
• Datenübertragung auf Geräte mit WiFi- oder Bluetooth-Technologie
• zusätzlicher Satz Li-Ion-Batteriemodule
• breitere Pratzen für die Verwendung mit Drehgeräten oder speziellen Zinkenverstellgeräten
• Gabeln mit verlängertem Gabelrücken für spezielle Staplermodelle
• weitere Optionen auf Anfrage

Die Verwendung von Optionen kann die zugehörigen Spezifikationen verändern.

Lieferumfang:

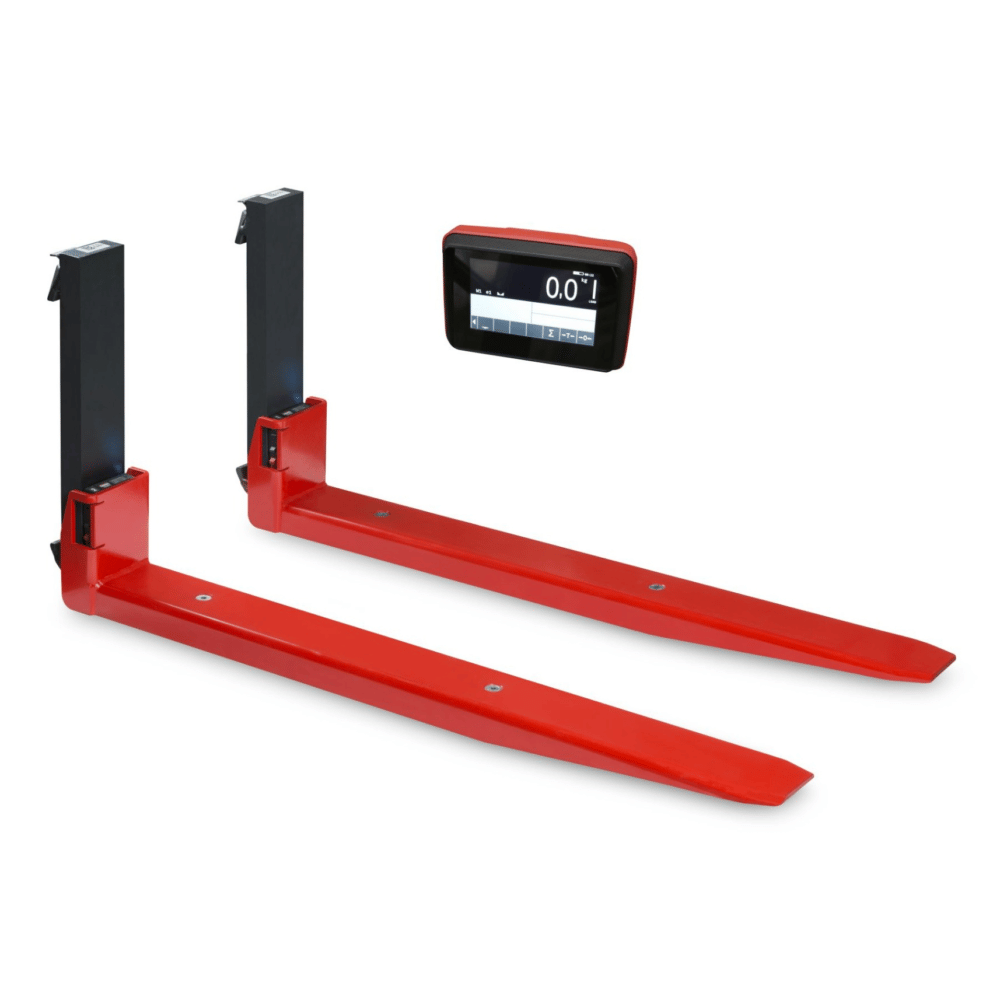

• 2 RAVAS iForks-52 Wiegegabeln
• 5"-Touchscreen-Anzeigegerät
• 2 Li-Ion-Batteriemodule, je 3.7 V / 5.2 Ah
• Ladestation für Li-Ion-Batteriemodule

Hinweis:

Die angegebene Tragkraft ist auf einen Lastschwerpunkt von 500 mm definiert. Bei abweichenden Gabellängen kann sich die zulässige Kapazität abhängig vom Lastschwerpunkt verändern.
Bei der Verwendung der Wiegegabeln in Kombination mit Drehgeräten ist eine Kapazitätsreduzierung von 40 % zu berücksichtigen.

Optionale Ausstattungen können ausschliesslich bei einer Neubestellung ausgewählt werden. Eine nachträgliche Nachrüstung der Optionen ist nicht möglich.
